در دنیای تصویربرداری پزشکی، دستگاه سونوگرافی یکی از ابزارهای حیاتی در تشخیص سریع و دقیق به شمار می‌رود. در این میان، پروب سونوگرافی به عنوان واسطه اصلی بین بیمار و دستگاه، نقش کلیدی در کیفیت تصاویر خروجی ایفا می‌کند. هرگونه اختلال یا خرابی در عملکرد این قطعه می‌تواند دقت تشخیص را تحت تأثیر قرار دهد و حتی باعث بروز خطاهای پزشکی شود؛ بنابراین تعمیر پروب دستگاه سونوگرافی دارای اهمیت است.
شناخت انواع پروب، علائم خرابی آن، دلایل شایع آسیب دیدگی و مراحل تعمیر، به تیم‌های پزشکی کمک می‌کند تا ضمن افزایش طول عمر دستگاه، از صرف هزینه‌های اضافی نیز جلوگیری کنند. در این محتوا، به بررسی همه جانبه پروب سونوگرافی پرداخته و نکات کاربردی برای حفظ و نگهداری بهتر این قطعه ارائه خواهیم داد.
پروب سونوگرافی چیست؟
پروب سونوگرافی یکی از تجهیزات حیاتی و تخصصی در حوزه تصویر برداری پزشکی است که نقش اصلی را در انجام سونوگرافی ایفا می‌کند. این ابزار به عنوان رابط میان دستگاه و بدن بیمار، وظیفه انتقال امواج صوتی به بافت‌های داخلی و دریافت بازتاب آن‌ها را بر عهده دارد. سیگنال‌های دریافتی سپس به تصاویر تبدیل شده و بر روی مانیتور نمایش داده می‌شوند.
پروب‌ها که با عنوان مبدل‌های سونوگرافی نیز شناخته می‌شوند، به دو روش مکانیکی و الکتریکی عمل می‌کنند. در نوع مکانیکی که معمولا برای سونوگرافی‌های سه بعدی و چهار بعدی به کار می‌روند، اندازه بزرگ‌تر و عمر کوتاه‌تری دیده می‌شود. در مقابل، مبدل‌های الکتریکی دوام بیشتری داشته اما در تولید تصاویر واقعی محدودیت‌هایی دارند.
پروب‌ها بسته به نوع کاربرد، در دو دسته کلی قرار می‌گیرند:
- برخی برای استفاده خارجی و سطحی طراحی شده‌اند و روی پوست حرکت داده می‌شوند، مانند سونوگرافی رحم.
- برخی دیگر به صورت داخلی مورد استفاده قرار می‌گیرند، مانند پروب‌های واژینال.
استفاده از پروب در سونوگرافی روشی ایمن، بدون درد و غیرتهاجمی برای بررسی دقیق اندام‌های داخلی بدن است. با این حال، کیفیت و سلامت پروب تأثیر مستقیمی بر وضوح و دقت تصاویر سونوگرافی دارد؛ از این رو انتخاب و نگهداری صحیح از آن و تعمیر پروب دستگاه سونوگرافی، از اهمیت بالایی برخوردار است.

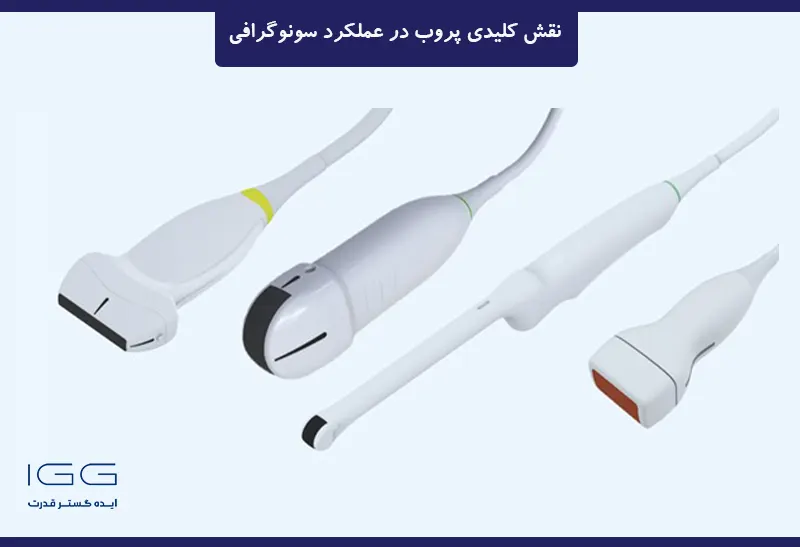

انواع پروب دستگاه سونوگرافی
انواع پروب‌های سونوگرافی را می‌توان بر اساس فاکتورهای مختلف به دسته‌های گوناگون تقسیم کرد. به طور کلی، سه نوع پروب وجود دارد که به صورت عمومی و پرکاربرد در اکثر بررسی‌های سونوگرافی مورد استفاده قرار می‌گیرند. با این حال، برخی انواع دیگر تنها در شرایط خاص و کاربردهای تخصصی استفاده می‌شوند.
پروب خطی (Linear)
پروب خطی با تولید فرکانس بالا، گزینه‌ای مناسب برای تصویربرداری از عروق به شمار می‌رود؛ به همین دلیل به آن پروب عروقی نیز گفته می‌شود. میدان مغناطیسی این پروب به شکل مستطیل است و از آن در سونوگرافی پستان، تیروئید، تاندون‌ها و در برخی موارد لاپاروسکوپی استفاده می‌شود.
پروب کانوکس (Convex)
در پروب‌های کانوکس، آرایش کریستال‌های پیزوالکتریک به صورت منحنی طراحی شده و میدان دید آن‌ها نیز حالت منحنی دارد. این ویژگی‌ها باعث شده‌اند که این نوع پروب برای تصویربرداری از نواحی عمقی بدن بسیار مناسب باشد.
پروب کانوکس یا منحنی شکل، با فرکانسی در بازه ۲.۵ تا ۷.۵ مگاهرتز، برای تصویربرداری دو بعدی از شکم و تشخیص ساختارهای مختلف داخلی کاربرد دارد. در تصویربرداری سه بعدی نیز این پروب معمولاً با فرکانسی بین ۳.۵ تا ۶.۵ مگاهرتز عمل می‌کند. همچنین، نوع کوچکتر این پروب‌ها با عنوان میکروکانوکس وجود دارد که به طور ویژه برای سونوگرافی در نوزادان و کودکان طراحی شده است.
پروب اندوکاویک (Endocavitary)
این نوع از پروب‌های سونوگرافی ویژه تصویربرداری از غدد درون ریز طراحی شده‌اند و امکان بررسی دقیق ساختارهای داخلی بدن را فراهم می‌کنند. شکل و اندازه این پروب‌ها متناسب با قرارگیری در حفره‌های بدن بوده و برای استفاده در فضاهای محدود مناسب‌اند. به دلیل کاربرد زیاد آن، تعمیر پروب دستگاه سونوگرافی از این نوع حائز اهمیت است.
پروب‌های مورد استفاده در این حوزه شامل اندوواژینال، اندورکتال و پروب‌های تصویربرداری حفرات بدن هستند. این مدل‌ها معمولا ابعاد کوچکی دارند و با فرکانس‌هایی در بازه ۳.۵ تا ۱۱.۵ مگاهرتز کار می‌کنند.
پروب قلبی (Phased Array)
این نوع پروب‌ها دارای لنزی با آرایه‌ای به شکل مربع و دسته‌ای کوچک هستند. پروب‌های قلبی عمدتاً برای تصویربرداری از قلب و تشخیص بیماری‌های قلبی مورد استفاده قرار می‌گیرند. به دلیل نیاز به دسترسی به لایه‌های عمقی‌تر، این پروب‌ها باید میدان دید گسترده‌ای در چندین لایه زیر پوست ایجاد کنند. فرکانس کاری آن‌ها نسبتاً پایین و در بازه ۲ تا ۷.۵ مگاهرتز است و معمولاً برای بررسی بیماری‌های قلبی، مغزی و شکمی به کار می‌روند.
نشانه‌های خرابی پروب سونوگرافی
خرابی پروب در دستگاه سونوگرافی می‌تواند نشانه‌های متفاوتی داشته باشد که به آن‌ها می‌پردازیم.
تصاویر تار یا نویزدار
در صورت شکستن قسمت محافظ کابل به دلیل خم شدن، عبور سیستم از روی کابل یا افتادن کانکتور، ممکن است اختلالاتی مانند نویز یا قطع شدن اتصالات به وجود آید.
پیغام‌های خطای مکرر
زمانی که یک پروب مکانیکی سه بعدی به دستگاه اسکنر متصل شده و توسط کاربر انتخاب می‌شود، پروب فرآیند راه اندازی اولیه را طی می‌کند. در این مرحله، اسکنر تلاش می‌کند تا اجزای الکترو مکانیکی پروب را راه اندازی کرده، موقعیت موتور را تعیین کند و دامنه حرکت آن را بررسی نماید. اگر هر یک از این موارد خارج از محدوده قابل قبول باشند، دستگاه پیغام خطا نمایش می‌دهد.
خرابی کابل یا شکستگی فیزیکی
یک کابل آسیب دیده می‌تواند منجر به ایجاد نویز، قطع اتصالات یا خطوطی در تصویر شود که در این مرحله باید اقدام به تعمیر پروب دستگاه سونوگرافی کنید. این مشکل اغلب به دلیل عبور دستگاه یا چرخ بر روی کابل و ایجاد ساییدگی و فرسودگی به وجود می‌آید. قرار گرفتن طولانی مدت کابل تحت فشار یا ضربه نیز می‌تواند باعث فشرده شدن سیم‌ها و تغییر شکل کابل شده و عملکرد آن را تحت تأثیر قرار دهد.
دلایل اصلی خرابی پروب‌ها
طول عمر و خرابی‌های پروب‌های سونوگرافی معمولاً به نوع برند سازنده و کیفیت ساخت آن‌ها بستگی دارد. با این حال، رایج‌ترین مشکلاتی که ممکن است در پروب‌های سونوگرافی رخ دهد، به شرح زیر است:
- خرابی ممبرین پروب سونوگرافی
- قطع شدن سیم‌های داخل کابل پروب
- پارگی کابل یا روکش محافظ پروب
- خرابی کانکتورهای پروب سونوگرافی
- نشت روغن در پروب‌های سه بعدی سونوگرافی
- پارگی کپ در پروب‌های سه بعدی سونوگرافی
- آسیب دیدن کریستال‌های پروب
- نویز پذیر شدن پروب سونوگرافی در حین کار
مراحل تعمیر پروب سونوگرافی
ابتدا باید تست‌های تصویری بگیرید تا مطمئن شوید دقیقا مشکل از کجاست. تصویر را هم به صورت عمودی و هم افقی با دستگاه تهیه کنید و در حین این کار به وجود المان‌های تصویری ضعیف توجه نمایید. توجه داشته باشید که وجود بیش از چهار المان ضعیف در ناحیه اسکن ترانسدیوسر غیر قابل قبول است. میانگین روشنایی تصویر در انتهای اسکن باید با ناحیه میانی تصویر برابر باشد.
هیچ‌گونه سایه‌ای نباید در تصویر اسکن شده، چه در راستای عمودی و چه در راستای افقی، وجود داشته باشد. هدف این است که تصویری یکنواخت و طوسی در هر دو راستا به‌دست آید. همچنین، تست نفوذ دستگاه سونوگرافی برای بررسی یکنواختی تصویر نیز باید انجام شود.
بعد از اتمام تست‌ها، باید با تعمیرکار مربوطه یا متخصصین مهندسی پزشکی تماس بگیرید و در اسرع وقت اقدام به تعمیر پروب دستگاه سونوگرافی کنید.
هزینه تعمیر پروب سونوگرافی
پروب‌های سونوگرافی نیز مانند سایر تجهیزات پزشکی ممکن است دچار آسیب یا اختلال عملکرد شوند. در صورت بروز مشکل، تعمیر آن‌ها باید توسط مهندسان پزشکی متخصص انجام شود. مراجعه به فردی ماهر و با تجربه اهمیت زیادی دارد تا عیب یابی و رفع مشکل به صورت دقیق و کامل انجام گیرد. از آنجا که پروب‌های سونوگرافی ابزارهایی گران قیمت هستند، تعمیر آن‌ها نیز معمولاً با هزینه‌های بالایی همراه است. هزینه تعمیر پروب وابسته به قیمت دستگاه سونوگرافی مورد استفاده و نوع پروب آن خواهد بود.
گارانتی تعمیر و نکات حقوقی مرتبط
شما می‌توانید با بررسی و مشورت با کارشناسان سایت فروش ایده گستر قدرت، اقدام به خرید انواع پروب سونوگرافی کنید و سوالات خود در مورد گارانتی یا نکات حقوقی مهم آن بپرسید.
جمع‌بندی و توصیه پایانی
پروب سونوگرافی یکی از اجزای حیاتی و اساسی در سیستم تصویربرداری پزشکی است که تأثیر مستقیم بر کیفیت تصاویر و دقت تشخیص دارد. با توجه به اهمیت بالای این قطعه، نگهداری صحیح و تعمیر به‌موقع آن از جمله اقداماتی است که می‌تواند عمر دستگاه سونوگرافی را افزایش دهد و از ایجاد مشکلات در فرآیند تشخیص جلوگیری کند.
شناخت انواع پروب‌ها و علائم خرابی آن‌ها به تیم‌های پزشکی کمک می‌کند تا از عملکرد صحیح دستگاه اطمینان حاصل کنند و در صورت بروز هرگونه اختلال، اقدامات تعمیراتی لازم را انجام دهند. همچنین، رعایت نکات فنی و بهره برداری درست از دستگاه و پروب می‌تواند به حفظ کیفیت تصویر و کاهش هزینه‌های اضافی کمک کند.
در نهایت، با توجه به پیچیدگی و گران قیمت بودن پروب‌های سونوگرافی، تعمیر و نگهداری آن‌ها باید توسط متخصصین ماهر و باتجربه انجام شود تا از بروز مشکلات جدی‌تر در تشخیص پزشکی جلوگیری شود.
